Bild 6.2 Dann die neu angebaute Sinumerik 802 DSL. Unglaublich, obwohl CNC Steuerungen in der Regel 20 Jahre leben, die Werkzeugmaschinen leben 50 bis 80 Jahren und mehr und müssen daher wegen der Abkündung der CNC Steuerung mit neuen CNC Steuerungen nachgerüstet werden.

Elektrisch Kurzlebendig, die Mechanik Langlebendig!

Die WIAP kann hier viel mithelfen, fragen Sie an.

Link auf die Webseite: Link zu den Umbau Projekten

Link zu Neumaschinen: Wiap Werkzeugmaschinen

7. Testdrehen

Bild 7.1 Die Spindelbohrung dieser Maschine ist 365 mm. Es gibt nicht viele Maschinen Hersteller, die diesen Durchmesser anbieten. Die WIAP hat mehr als eine Lösung. Wichtig ist immer, wie schell sind Ersatz Spindel Lager bei einem Schaden zu organisieren. Bevorzugte Spindellagerung der WIAP Lösungen sind Schrägkugellager bei kleinen und bei grossen die NN Lagerung. Die Timken Lager nur ungern, weil diese durch die lange Distanz zwischen hinten und vorne der beiden Lager und der grossen Wärme den Lagerdruck verändern durch die Wärme, was die Lebensdauer bei einem sehr robusten Spindelstock Gehäuse verkleinert.

Die WIAP hat auch schon bei Gleitlagern NN Lager eingebaut als Nachrüstung Link

8. Elektrischer Teil

Bild 8.1 Elektrischer Teil, alles aus einer Hand erspart dem Endkunden viel Zeit bei der Fehlersuche.

Bild 8.2 Nicht immer geht es ohne Verteil Box, wo die Kabel gesammelt werden, bevor es in den Elektro Schrank geht. Das ist dann nötig, wenn der Elektro Schrank nicht an der Maschine für den Transport angebaut werden kann.

9. Das WIAP gelbe Boxensystem für die Wartung

WIAP® MEMV® Gelbe Boxen System

Bei allen Maschinen werden gelbe Boxen installiert. In den Boxen sind die Stundenblätter der Visual Kontrollen, der Wartungsplan von einem Jahr, normal von Juli bis im Juni. Das heisst, den Wechsel nicht über das Neujahr. Diese Boxen haben wir gewählt, weil wir erkannten, dass am Computer immer wieder gerne mal „gemogelt“ wird.

Inhaltsverzeichnis der Gelben Boxen Beschreibung des Systems

Wenn nicht schon vorhanden: Alle Betriebsanleitungen (Manuals) und alle Datensicherungen werden gesichert. Fehlende Unterlagen werden organisiert und auf Ihrem Server hinterlegt. Es gibt einen Ordner auf dem Datenträger, wo alle Maschinen mit allen Unterlagen enthalten sind. Batterien werden aufgenommen, bestellt und dann ersetzt mit Datum Angabe des Austausches und Angabe der Lebensdauer.

10. Unterlagen dieser Maschine

Unterlagen zu der Maschine: Bei dieser Maschine noch nicht erfasst

11. Schlusswort

Die Geschichte dieser Maschine ist so besonders, dass wir ein Schlusswort an den Hersteller auslassen. Diese Maschine hat heute noch den Spindelstock und den Reitstock von der Gornati auf der Maschine, der Rest ist alles WIAP®.

WIAP hat heute, auch dank dem MEMV® Verfahren, ein Produkt, das es ermöglicht, Maschinen und Spindelstöcke zu bauen, die Generationen überleben können dank der hohen Präzision und der Vibrationsarmen Art wie die Maschinen gebaut werden können.

Auch dieses Maschinen Bett der WIAP DM4C wurde nach dem WIAP System gebaut.

Link zum Geometrie Protokoll Version Extern. Das Interne Protokoll ist noch viel umfangreicher

Link auf die Webseite: Link zu den Umbau Projekten

Link zu Neumaschinen Wiap Werkzeugmaschinen

Erstellt: JW/SW/HPW/AN Inspektion 2020

WIAP ® AG Ltd SA

Industriestrasse 48L

CH-4657 Dulliken

Phone: ++ 41 62 752 42 60

Fax: ++ 41 62 752 48 61

wiap@widmers.info

www.widmers.info /

www.wiap.ch

wiap_signet2

1. Inhaltsverzeichnis

2. Einführung

3. Hauptspindel mit grosser Bohrung

4. Neues Maschinenbett mit Kreuzschlitten

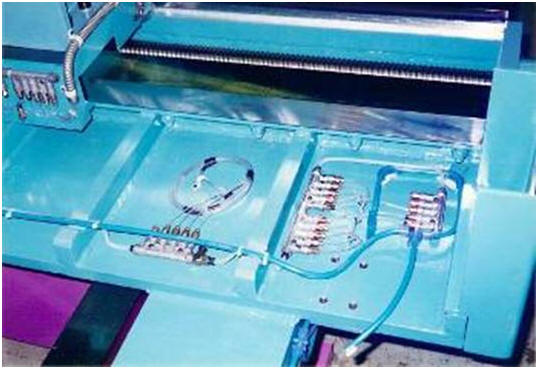

5. Schmiersystem

6. CNC Steuerungen

7. Testdrehen

8. Elektrischer Teil

9. Das WIAP gelbe Boxensystem für die Wartung

10. Unterlagen dieser Maschine

11. Schlusswort

TITELBILD 1: Umgebaute CNC Drehmaschine Gornati, später wurde WIAP DM4C gebaut 1. Inhaltsverzeichnis 1. Inhaltsverzeichnis 2. Einführung 3. Hauptspindel mit grosser Bohrung 4. Neues Maschinenbett mit Kreuzschlitten 5. Schmiersystem 6. CNC Steuerungen 7. Testdrehen 8. Elektrischer Teil 9. WIAP MEMV, das gelbe Boxensystem für die Wartung 10. Unterlagen dieser Maschine 11. Schlusswort 2. Einführung Diese Maschine Gornati wurde in die Schweiz geliefert, um umzubauen. Konventionell auf CNC mit Sinumerik 810T, Kugelrollspindel in der Z Achse 63x10. X Achse 50x10. Dann wurde ca. 15 Jahre später in der Produktions Werkstatt ein neues Maschinenbett der WIAP DM4C eingebaut Danach wurde die CNC Steuerung Sinumerik 810T gegen eine Sinumerik 802 DSL ausgetauscht, da die Ersatzteil Gewährleistung nicht mehr genügend war. 3. Hauptspindel mit grosser Bohrung Bild 3.1 Die Grosspindelbohrungs Maschinen sind heute nicht so einfach auf allen Märkten kostenvernünftig erhältlich. Darum werden oft auch alte Maschinen gesucht, die noch so zu einem guten Preis zu kaufen sind. Die WIAP hat zwar ein neues Spindstock Konzept, das keine Grenzen im Durchmesser kennt. Siehe hier WIAP Neumaschinen Link 4. Neues Maschinenbett mit Kreuzschlitten Bild 4.1 Die WIAP hat dann ein neues Maschinenbett vorbereitet, System WIAP DM4C, das dem Kunden geliefert wurde und vor Ort der Austausch erfolgen konnte. Bild 4.2 Es wurde alles genau nach den Werkzeugmaschinen Vorschriften hergestellt, auch der Winkel von der X zur Z Achse vorgesehen, dass Hohldrehen erfolgt, ohne dass das im Kunden Werk eingeschabt werden musste. 5. Schmiersystem Bild 5.1 Der WIAP Z Kreuzsschlitten aufgebaut nach dem WIAP MEMV Verfahren. Bild 5.2 Die Schmierung soll genügend Schmierstellen für Kurzhub Bewegungen haben. Da die Maschine viele Gewinde macht, oft mit 30 Durchgänge sind viele Schmierstellen nötig. 6. CNC Steuerungen Bild 6.1 Die erste gelieferte Steuerung Sinumerik 810T			Bild 6.2 Dann die neu angebaute Sinumerik 802 DSL. Unglaublich, obwohl CNC Steuerungen in der Regel 20 Jahre leben, die Werkzeugmaschinen leben 50 bis 80 Jahren und mehr und müssen daher wegen der Abkündung der CNC Steuerung mit neuen CNC Steuerungen nachgerüstet werden. Elektrisch Kurzlebendig, die Mechanik Langlebendig! Die WIAP kann hier viel mithelfen, fragen Sie an. Link auf die Webseite: Link zu den Umbau Projekten Link zu Neumaschinen: Wiap Werkzeugmaschinen 7. Testdrehen Bild 7.1 Die Spindelbohrung dieser Maschine ist 365 mm. Es gibt nicht viele Maschinen Hersteller, die diesen Durchmesser anbieten. Die WIAP hat mehr als eine Lösung. Wichtig ist immer, wie schell sind Ersatz Spindel Lager bei einem Schaden zu organisieren. Bevorzugte Spindellagerung der WIAP Lösungen sind Schrägkugellager bei kleinen und bei grossen die NN Lagerung. Die Timken Lager nur ungern, weil diese durch die lange Distanz zwischen hinten und vorne der beiden Lager und der grossen Wärme den Lagerdruck verändern durch die Wärme, was die Lebensdauer bei einem sehr robusten Spindelstock Gehäuse verkleinert. Die WIAP hat auch schon bei Gleitlagern NN Lager eingebaut als Nachrüstung Link 8. Elektrischer Teil Bild 8.1 Elektrischer Teil, alles aus einer Hand erspart dem Endkunden viel Zeit bei der Fehlersuche. Bild 8.2 Nicht immer geht es ohne Verteil Box, wo die Kabel gesammelt werden, bevor es in den Elektro Schrank geht. Das ist dann nötig, wenn der Elektro Schrank nicht an der Maschine für den Transport angebaut werden kann. 9. Das WIAP gelbe Boxensystem für die Wartung WIAP® MEMV® Gelbe Boxen System Bei allen Maschinen werden gelbe Boxen installiert. In den Boxen sind die Stundenblätter der Visual Kontrollen, der Wartungsplan von einem Jahr, normal von Juli bis im Juni. Das heisst, den Wechsel nicht über das Neujahr. Diese Boxen haben wir gewählt, weil wir erkannten, dass am Computer immer wieder gerne mal „gemogelt“ wird. Inhaltsverzeichnis der Gelben Boxen Beschreibung des Systems Wenn nicht schon vorhanden: Alle Betriebsanleitungen (Manuals) und alle Datensicherungen werden gesichert. Fehlende Unterlagen werden organisiert und auf Ihrem Server hinterlegt. Es gibt einen Ordner auf dem Datenträger, wo alle Maschinen mit allen Unterlagen enthalten sind. Batterien werden aufgenommen, bestellt und dann ersetzt mit Datum Angabe des Austausches und Angabe der Lebensdauer. 10. Unterlagen dieser Maschine Unterlagen zu der Maschine: Bei dieser Maschine noch nicht erfasst 11. Schlusswort Die Geschichte dieser Maschine ist so besonders, dass wir ein Schlusswort an den Hersteller auslassen. Diese Maschine hat heute noch den Spindelstock und den Reitstock von der Gornati auf der Maschine, der Rest ist alles WIAP®. WIAP hat heute, auch dank dem MEMV® Verfahren, ein Produkt, das es ermöglicht, Maschinen und Spindelstöcke zu bauen, die Generationen überleben können dank der hohen Präzision und der Vibrationsarmen Art wie die Maschinen gebaut werden können. Auch dieses Maschinen Bett der WIAP DM4C wurde nach dem WIAP System gebaut. Link zum Geometrie Protokoll Version Extern. Das Interne Protokoll ist noch viel umfangreicher Link auf die Webseite: Link zu den Umbau Projekten Link zu Neumaschinen Wiap Werkzeugmaschinen Erstellt: JW/SW/HPW/AN Inspektion 2020 WIAP ® AG Ltd SA Industriestrasse 48L CH-4657 Dulliken Phone: ++ 41 62 752 42 60 Fax: ++ 41 62 752 48 61 wiap@widmers.info www.widmers.info / www.wiap.ch
