UMBAU CNC Drehmaschine
STOREBRO STB 4000
aus Schweden
Photobericht pdf Deutsch
|
|
|
|
UMBAU CNC Drehmaschine
STOREBRO STB 4000
aus Schweden
Photobericht pdf Deutsch
|

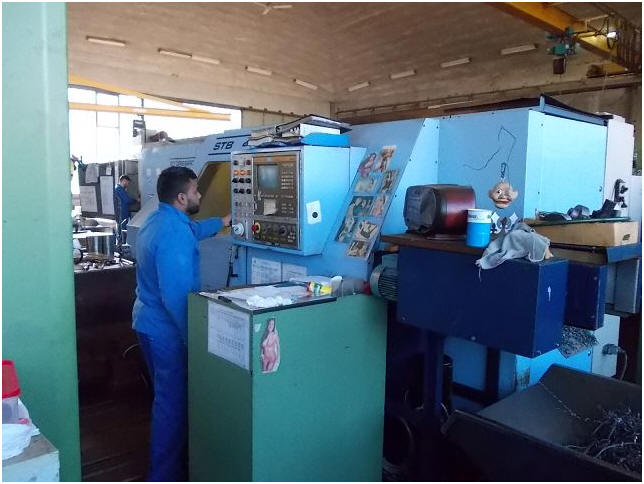

TITEL BILD 1: Storebro STB 4000 CNC Drehmaschine wird beim Schweizer Kunden im Kanton Bern auf neue Sinumerik umgebaut. CNC 810T weg, neue Sinumerik
3. Fotos nach dem Umbau neuer CNC 5. Beschreibung der neuen Komponenten 6. Technische Daten der Storebro STB 4000
Diese alte CNC Drehmaschine STOREBRO STB 4000 läuft seit 1987 bei einem Schweizer Kunden. Die CNC Steuerung hat in der Endphase vor dem CNC Tausch mehrmals die Daten verloren. Es kam die Zeit, wo man die Spannung nicht mehr abschalten durfte, trotzdem verlor die Maschine immer wieder alle Daten. Ein Austausch der CPU wäre nötig gewesen. Die WIAP hat dem Kunde einen einfacheren Umbau offeriert: nur die CNC raus, Rest bleibt. So waren die Kosten tief. Die Maschine war in wenigen Tagen umgebaut. Der Kunde ist wieder zufrieden und hat für sein Operateur auch die Lehrlinge wieder die neuste CNC Technik.
3. Fotos nach dem Umbau neuer CNC

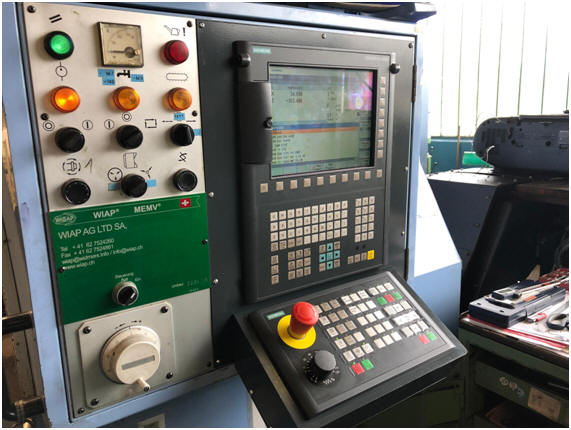

Bild 2: Neue Sinumerik CNC
Bild 3: Da die CNC länger ist als die alte, musste auch Schräge nach vorne gemacht werden, was aber den Bedien Komfort auch verbessert.
Bild 4: Der Umbau geht sehr schnell
4. CNC Beschreibung
- CNC-Steuerung SIEMENS SINUMERIK. Kann auch als Zwei-Kanal-Lösung gemäss nachfolgender Beschreibung: Panelbasierte kompakte CNC-Steuerung Technologie Drehen. CNC ausgelegt für 8 Achsen/ Spindeln PLC S7-200 PLC Das Bearbeitungsprogramm wird auf Wunsch auch parametrisiert programmiert. Es gibt pro Werkstück ein CNC-Programm, das Parameter für das jeweilige Werkstück enthält. Die Parameter enthalten Werkstück- Länge und -Wege nach Parameter. Die restlichen Werte sind immer identisch und in einem Haupt-Unterprogramm enthalten, das bei jedem Durchlauf abgearbeitet wird. Der ganze Programm-Ablauf läuft über das WIAP parametrisierte System. Die Maschine läuft in einem Zwei-Kanal-Lösungssystem.
|
5. Beschreibung der neuen Komponenten
Sinumerik CNC-Steuerung, 10,4-TFT-Farbdisplay, vollwertige QWERTY-Tastatur, Kurzhubtasten, mit 16 Softkeys schnell zu allen Bedienmasken Einfache Datenübertragung durch IP65-geschützte Frontschnittstelle USB 2.0, RJ45, Ethernet, CF_Card Näherungsabstand-Sensor für Displaysteuerung Panel aus Magnesiumdruckguss Bedienung mit Arbeitshandschuhen möglich NV-RAM-Speichertechnologie ohne Pufferbatterie Lüfter und festplattenloser Einbau
6. Technische Daten der Storebro STB 4000
Bild 5: Prospekt Bild
7. Fotos Vorher
Bild 6: Noch eimal die Maschine vor dem Umbau mit der alten Sinumerik 810T
Bild 8: Andere Storebro Maschine, welche die WIAP in Dulliken hatte.
Es gibt Hunderte alte CNC Drehmaschinen mit der Sinumerik 810T. Ein Umbau kostet nicht viel Geld. Es erspart das Wegschmeissen von einer Technologie, die gut und gerne noch einmal 30 Jahre laufen kann, dank der neuen Elektronik. Die Mechanik erträgt es. Die Elektronik macht nicht mehr mit.
Im Hinblick auf eine saubere Umwelt sollte das beachtet werden.
Mit diesem Umbau System kann auch die Storebro STB 2000, STN 2500, STB 6000 sowie die STM Reihe gemacht werden.
Erstellt: JW/SW/HPW/AN 20210721
