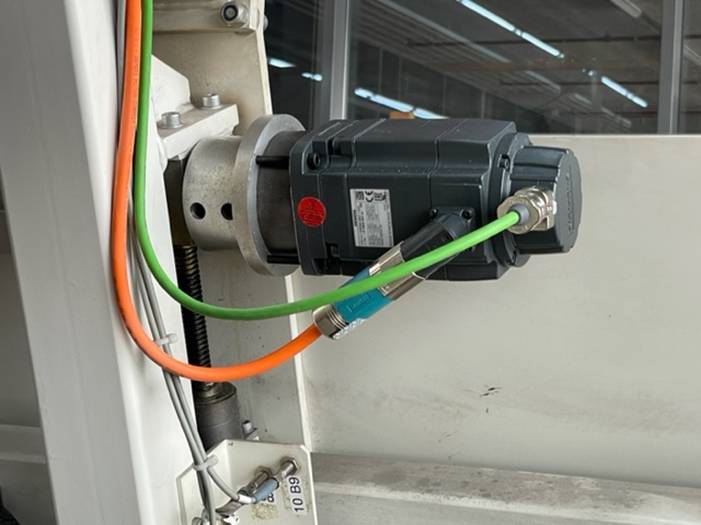

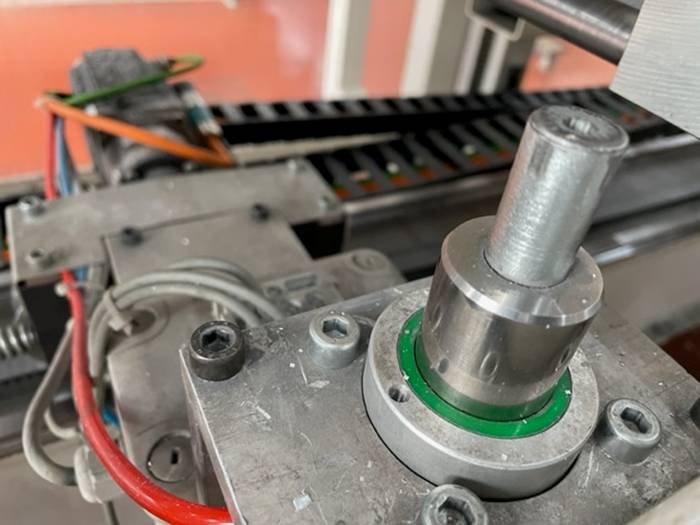

Foto 6.  7 solche Motoren wurden zur Achsbewegung der 7 Achsen angebaut.

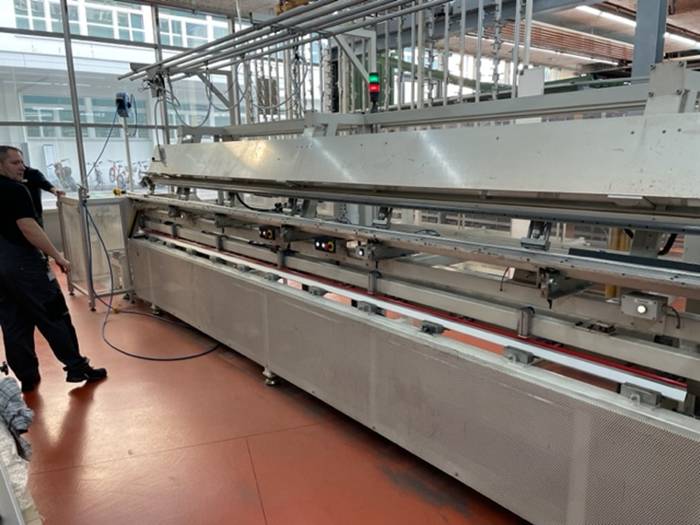

Umbau Ablauf: Beschreibung

Pos. 1  Demontage des alten Materials

- Alter Schrank ausräumen

- Alte Steuerung, Schützen, die nicht mehr benötigt werden, Vorschubmotoren mit Kabel ausbauen

- Defekte Ware demontieren, was während der Umbauvorbereitung noch ermittelt wurde

- Reinigen der Stellen, wo die Motoren waren

- Kontrolle des Umkehrspieles und Axiallager Überprüfung

Pos. 2  Montage des neuen Materials

- Einbau / Anbau von:

- Frequenzumformer

- Neue CNC Steuerung

- Kabelklemmen

- Neue Vorschubmotoren 7 Stk.

- Kabel verlegen und montieren

- Inbetriebnahme der Anlage

- Säge und Bürstversuche

- Schulung des Personals

- Dokumentation fertig stellen

- PLC Programmen mit Alarme prüfen und testen

- Probe Produktion

- Übergabe der Anlage

- Diverse Schalter für Überwachung Sicherheit

Pos. 3  Sicherheit / CE Prüfung

          - Vorhandene Lichtschranken Lösung mit Horn und Stoppzone erweitern

Pos. 4  CE Prüfung

- Die von der WIAP AG gelieferten Komponenten und Ausführungen werden CE- Konformität erklärt

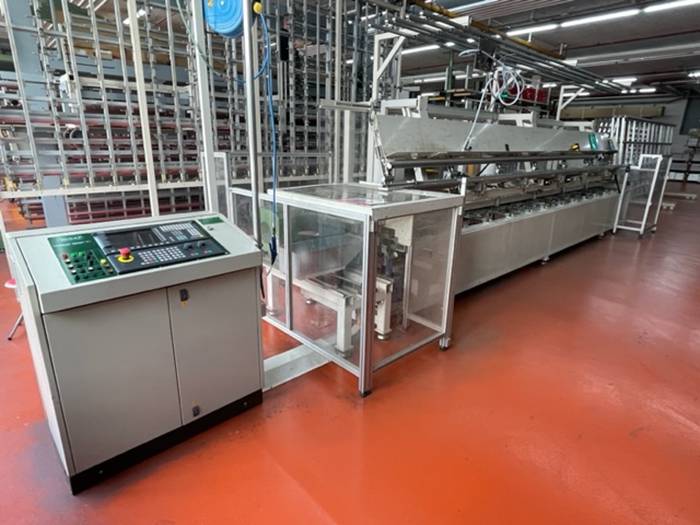

Pos. 5 Funktionsbeschreibung:

- Die Maschine wird mit einer mehr  Achsen CNC Steuerung Sinumerik 828 ausgerüstet,

ähnlich wie die RBM Maschine. 2 Kanalig

            Pos 5.1

- Kanal 1: Ablängen und Bohren

- Klemmbalken          Achse Z

- Klemmbalken          Achse Y

- Anschlagschlitten    Achse X1

- Bohrschlitten          Achse X2

- Bohrschlitten          Achse Y3

            Pos 5.2

- Kanal 2: Sägeaggregat rechts und links

- Sägeschlitten rechts   Achse  W1

- Sägeschlitten links     Achse   W2

- Säge linke Seite mit FU umschaltbar mit Schütz für Sägemotor 1 oder 2

- regulierbar machen. Mit Potentiometer für Sägen und Potentiometer für   Sägen und Bürsten

- Ausgelegt für das gesteuerte Sägen mit unterschiedlichen Positionen

- mit genauem Anfahren auf eine Position mit einem Einfahr Vorschub und

  einem schnelleren Vorschub, wenn eingetaucht ist.

- Anfahrweg wird automatisch berechnet. Eintauch Vorschub wir automatisch

  berechnet und Verfahrweg im Eilgang auf Parkposition wird auch

  automatisch berechnet. Und muss nur bei der Erstinbetriebnahme eingegeben werden. Es kann je nach Profilart und Material mit unterschiedlichem Vorschub und Sägeblatt Geschwindigkeit gesägt und gebürstet werden.

- Wichtiger Hinweis: Ideal beide Sägen hintereinander, dass die

  Programmierung einfacher und prozesssicherer ist.

Pos . 6  Programm Beschreibung:

- Die CNC Steuerung hat alle Programme fix gespeichert.

- Der Programmaufbau ist parametrisiert, so dass die Operateure praktisch keine CNC Programme machen müssen. Alle wichtigen Referenzdaten können als Parameter   eingegeben werden, dass der Operateur nicht ins CNC Programm eingreifen muss.

- Es kann praktisch in jeder Position Notstopp gedrückt werden und wieder gestartet werden, ohne dass die Maschine die letzte Position verliert.

- Die Programme werden im Hause Wiap schon programmiert und getestet, dass bei der Inbetriebnahme wenig Zeit für diese Tests benötigt wird.

- Es gibt unterschiedliche Programm Abläufe mit und ohne Bürsten

Pos . 7  Komponenten Beschreibung:

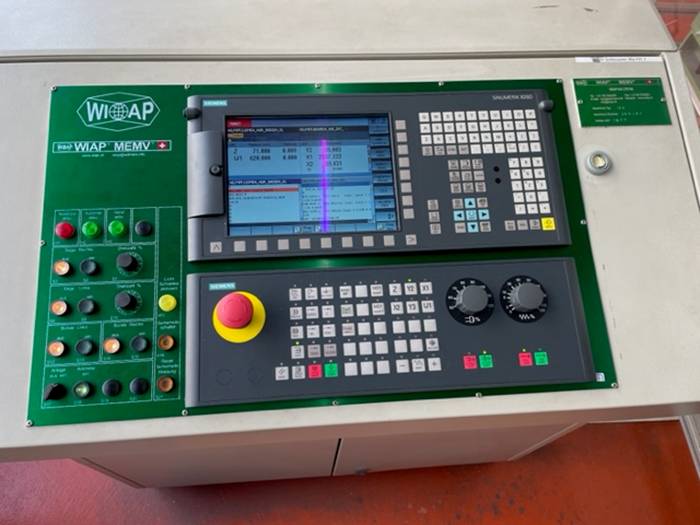

- Sinumerik CNC Steuerung 10,4 TFT Farbdisplay, vollwertige QWERTY Tastatur

- Kurzhubtasten, mit 16 Softkeys schnell zu allen Bedienmasken

- Einfache Datenübertragung durch IP65 geschützte Frontschnittstelle

USB 2.0,RJ45,Etnernet, CF_Card

Näherungs Abstand Sensor für Displaysteuerung

- Panel aus Magnesiumdruckguss

- Bedienung mit Arbeitshandschuhen möglich

- NV-RAM Speichertechnologie ohne Pufferbatterie

- Lüfter und Festplattenloser Einbau

- Fernbediengerät mit Start, Stopp und Notstopp

- HMI anstelle Poti für Drehzahlen und  Werkz. Amp. Anzeige

- Bruch Kontrolle

Pos . 8  Zusatz Arbeiten

-  Anschlag mit Zapfen verbessern ist ungenau

-  Anbau einer externen Steckdose am E-Schrank 220 Volt

-  Abdichten des E-Schrankes von Spänen

-  Lüfter aus dem E-Schrank entfernen

-  Speise Luft Abschaltung, wenn stromlos

Pos . 9  Allgemeines

        Liefertermin: Nach Absprache, jedoch mind. 4 Monate Vorlauf nötig

        Für die Material Beschaffung und den Testlauf nach der Anlagen Aufnahme

               Anbau:                                              KW  …..

               Inbetriebnahme und Schulung:             KW  ….
