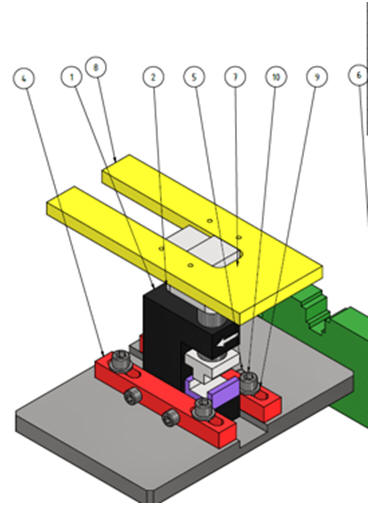

Bild 1: CAD Skizze vom Jim für das Projekt

1. Inhaltsverzeichnis

1. Inhaltsverzeichnis

2. Vorwort

3. Fotos während der Bauphasenzeit

4. Handhabungs Beschreibung

5.  Schlusswort

2. Vorwort

Die WIAP AG erhielt von einem Schweizer Kunden den Auftrag, eine vorhandene Stanzlehre in eine CNC-Stanzmaschine zu integrieren.
Es handelt sich bereits um den zweiten Umbau, den WIAP an dieser Maschine ausgeführt hat.

Der Kunde war bisher gezwungen, die benötigten Zahnstangen extern in grossen Stückzahlen zu bestellen.
Der Lieferant begann mit der Produktion erst ab einem Mindestbestellwert von rund CHF 30 000.–, was für kleinere Serien sehr unflexibel und kostenintensiv war.

Kleinere Stückzahlen stellte der Kunde deshalb selbst mit einer manuellen Stanzmaschine her.
Diese Arbeitsweise war jedoch sehr aufwendig und führte insbesondere bei den geforderten Toleranzen immer wieder zu Schwierigkeiten.

Mit der neuen Lösung, bei der die bestehende Stanzlehre in die CNC-Stanzmaschine integriert wurde, können die Zahnstangen nun rationell, reproduzierbar und mit hoher Genauigkeit hergestellt werden.
Die Fertigung ist dadurch deutlich einfacher, schneller und wirtschaftlicher geworden.

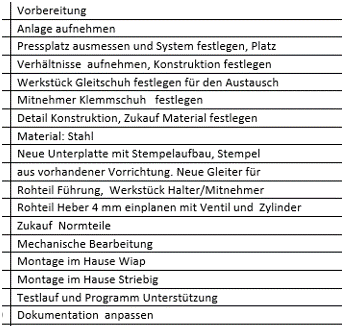

Der Lieferumfang gemäss unserer Offerte umfasste:

3. Fotos während der Bauphasenzeit

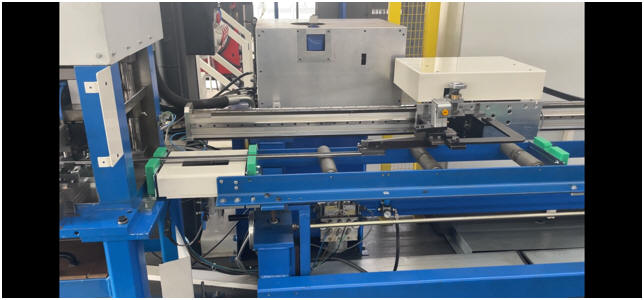

Bild 2: CNC Edel Stanze. Ansicht der Zuführung

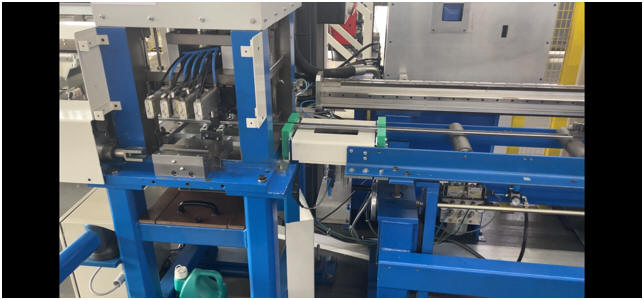

Bild 3: CNC Edel Stanze. Vorne mit zusätzlichen Seiten Stempeln genannt als T1 bis T5

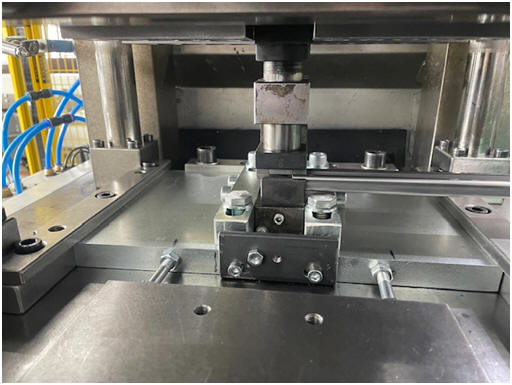

Bild 4: Ansicht der neuen, von Wiap konstruierten und hergestellten Grundplatte, wo die alte Stanzeinheit drauf montiert wurde.


Bild 5: Ansicht der Stanzeinheit von der Seite

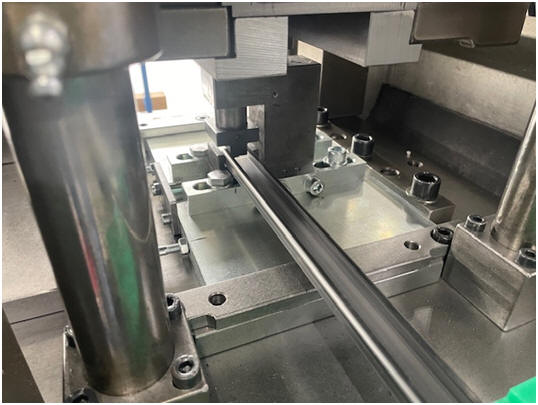

Bild 6: Hier der Rohling der Zahnstangen vor in der Startposition

Bild 7: Hier das Fertigteil, das hinten gestanzt aus der Maschine kommt. Im zehntel mm Bereich wird gestanzt

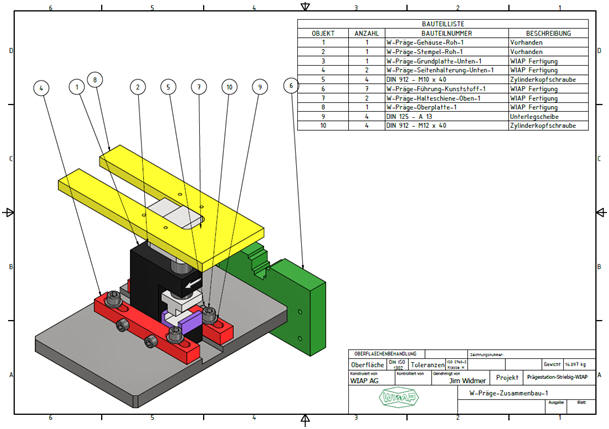

Bild 8: Hier die Konstruktionsskizze, die Wiap für den Umbau machte, resp. Anbau der Stanzeinheit

3. Handhabungs Beschreibung

Wichtig für den Kunden, dass später beim Personenwechsel die neuen Leute wissen, wie es gehandhabt wird, dass es richtig beschreiben wird.

Diese Papierarbeit ist eine Stärke der WIAP.

3.1   Montiere die Unterplatte

3.2   Montiere die obere hintere Seitenplatte

3.3   Montiere die alte Stempel Einheit

3.4   Montiere die obere vordere Seitenplatte

3.5   Starte das richtige Programm Zahnstange. Es gibt mehrere Typen davon.

Bessere Version wird noch erstellt.

usw.

Vielen Dank, dass Sie sich die Zeit genommen haben, unseren Bericht zu lesen.

Wir bedanken uns auch bei unserem Kunden für das Vertrauen, das er der WIAP AG erneut entgegengebracht hat.


Für diesen Kunden durfte WIAP bereits mehrere Projekte erfolgreich planen und realisieren. Die langjährige Zusammenarbeit zeigt, dass auch anspruchsvolle Umbauten und Speziallösungen zuverlässig umgesetzt werden können.

Nachfolgend Beispiele von bereits ausgeführten Projekten für den Kunden:

·       Umbau Hobelmaschine

·       Umbau Rahmen Bearbeitungsmaschine

·       Umbau Compact Maschine

·       Umbau Bürst- und Leimmaschine

·       Umbau der Schweisslehre

·       Umbau der Richtmaschine

·       Bau der Neumaschine ALW

Diese Projekte zeigen die grosse Erfahrung der WIAP im Bereich Maschinenumbau, Automationslösungen und Sondermaschinenbau.
